Feature

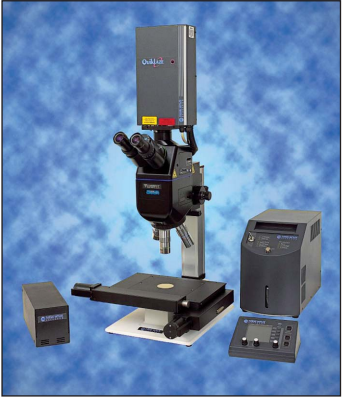

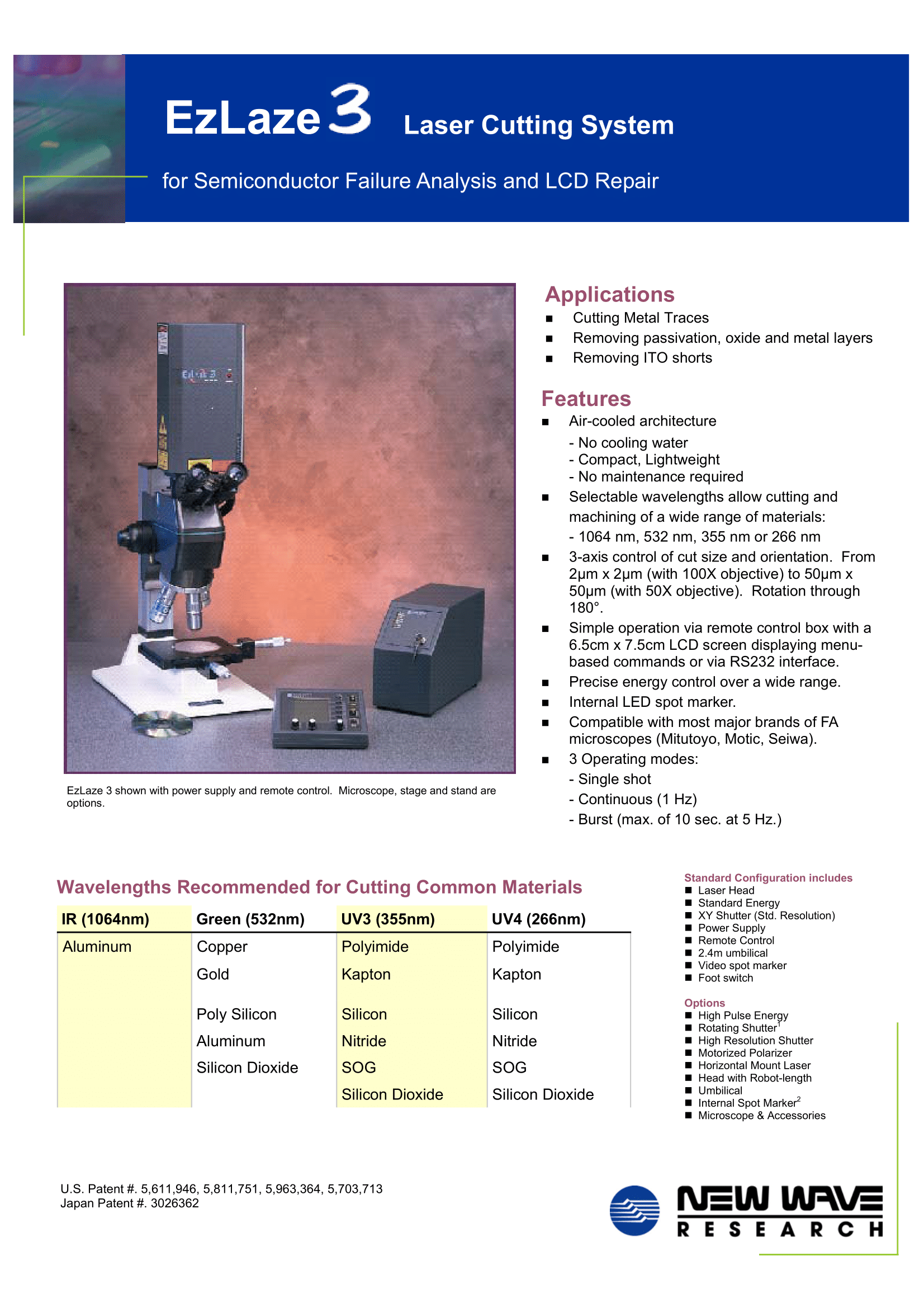

New Wave Laser System 은 기존 사용중인 Probe Station에 간편히 부착하여 사용할 수 있으며, SEM의 주요기능을 대치할 수 있는 효과를 얻을 수 있다. Devices에 따라 다양한 Laser파장을 선택 사용할 수 있다(1064, 532, 355 nm)
Nd:YAG 반도체 레이저로 반영구적이며, 안정된 Laser Pulse 는 부스러기 없는 깨끗한 작업환경을 제공 Laser nergy/Cutting Size를 자유롭게 조정하여 원하는 부분을 정확히 절단함.
266nm and 355nm(UV4 AND UV) : 질화물의 Polyimides의 passivation 제거 / 532nm (Green) : 산화물의 passivation 직접적인 제거,
266nm and 355nm(UV4 AND UV) : 질화물의 Polyimides의 passivation 제거 / 532nm (Green) : 산화물의 passivation 직접적인 제거,
제한된 깊이 조절의 metal line cutting 1064nm (IR) : 재질에 최소한의 영향으로 passivation 제거 후에 metal line cutting.

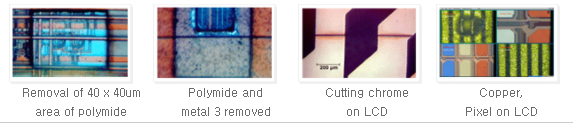

Application Removing Passivation Layer Cutting Metal line to isolation circuits Making and removing Polymide for FIB작업 Removing ITO/Cr on LCD Panels Semiconductor design verification and failure analysis, LCD repair Micro-Electronics Trimming and repair system.

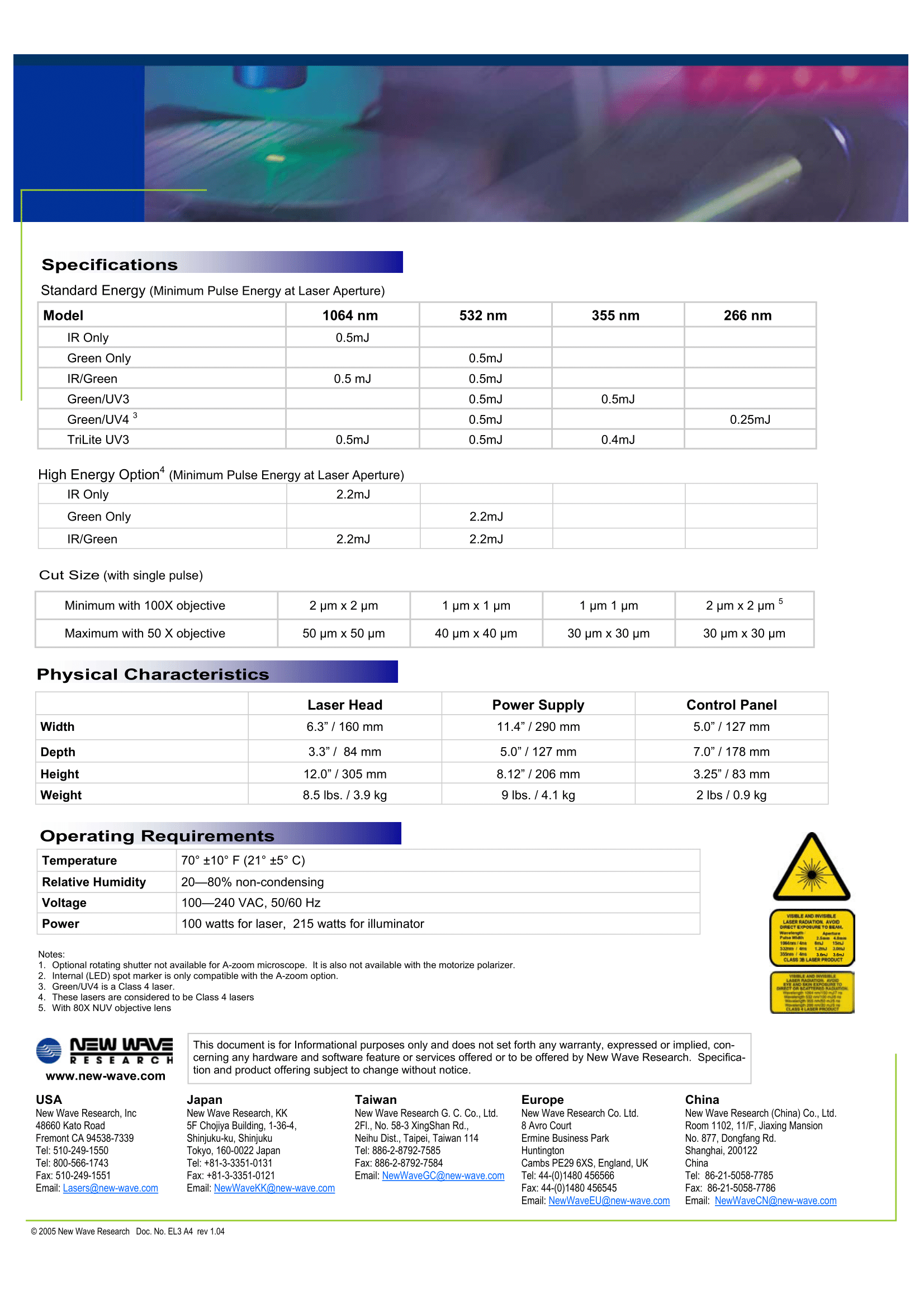

Specification Model : 1064nm(IR), 532nm(Green), 355nm(UV), 266nm(UV) 다양한 파장으로 사용 Devices에 따라 선택 또는 혼용 할 수 있다.
Laser Energy : 0.4 mJ - 0.6 mJ 의 YAG 반도체 Laser 로 control 가능하며, High Powerenergy level로 Up-grade 가능하다.
Cutting Size : Min. cut size of 1 x 1 um with 100X Objective Max. cut size of 50 x 50 umwith 50X Objective
Repetition Rate : Single shot, 1Hz continuous Single short up to 20 Hz Pulse Width : 1064 nm(7 ns), 532 nm(6 ns), 355 nm(5 ns) Recommended wavelengths: Infrared(1024 nm) - ITO, Chromium, Color Filter, Al, Gold,Ti-Tungsten Green(532 nm) - ITO, Cr, Color Filter, Ni, Poly, SOG, Gold, Al, Ti,
CopperUtraviolet(355 nm) - Nitride, Polymide, Color filter-blue, green
